1.5 CASO 1 1: COMUNICACIÓN ENTRE PLC DE LA SERIE 300 Y PLC DE LA SERIE 300

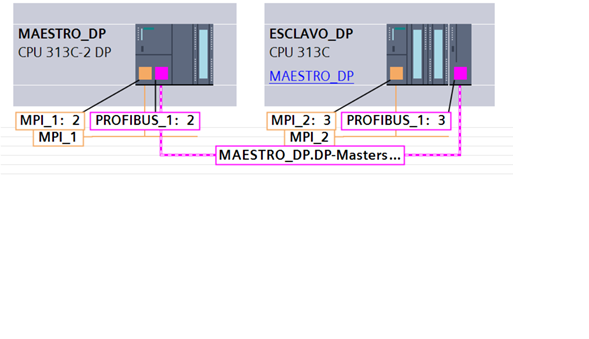

Caso 1: Red de comunicación Maestro-esclavo entre el PLC con CPU 313C 2DP y el PLC con CPU 313C usando la red PROFIBUS_DP. Se requiere realizar el programa para hacer la transferencia de 2 Byte de memoria del Maestro al esclavo (MB10, MB11) y tres Byte del esclavo hacia el maestro (MB20, MB21 y MB22). La información recibida en ambos PLC se guarda en la memoria y queda a elección del programador.

Paso 1

En seguida agregamos el PLC con CPU 313C el cual será el ESCLAVO_DP

Le asignamos el CM (CP 342-5).

Modo de operación como esclavo_dp.

Al PLC MAESTRO­_DP, le configuramos el modo de operación como MESTRO DP

Configuración de las áreas de transferencia en el esclavo.

PROGRAMACION DEL MAESTRO_DP:

Moviendo una palabra del byte M10 por el byte de salida Q0. Y recibiendo una palabra por el byte I0 y almacenándolo en el área de memoria M12.

Inclusión del BLOQUE FC al MAIN y los bloques de detención de fallas 82 y 86.

PROGRAMANDO EL ESCLAVO_DP:

En la instrucción que recibe los datos “DP_RECV”, indicamos que reciba los datos por el byte de memoria M10 partiendo desde el bit 0, así como también el tamaño o longitud de bytes que va a recibir, en este caso 2 bytes provenientes del MAESTRO. De esta manera el PLC ESCLAVO recibe 2 bytes provenientes del MAESTRO y los aguarda en la memoria M10 y M11.

Lo mismo para la instrucción que envía los datos “DP_SEND”, en la que indicamos que envié 3 bytes de memoria, partiendo desde el byte M12.0 y que el tamaño de datos que va a enviar al MAESTRO sea de 3 bytes. De esta manera el PLC ESCLAVO envía 3 bytes al MAESTRO, los cuales toma de la memoria M12, M13 y M14.

Inclusión del BLOQUE FC al bloque MAIN y añadimos los bloques de detención de fallas 82 y 122.

Compilamos y cargamos los programas, comenzando cargando el programa al maestro por MPI.

Así mismo realizamos la carga del programa al PLC esclavo, recordando que su dirección MPI es 3

Finalmente realizamos la simulación de la comunicación entre MAESTRO y ESCLAVO.
