2 Lugar geometrico de las raices

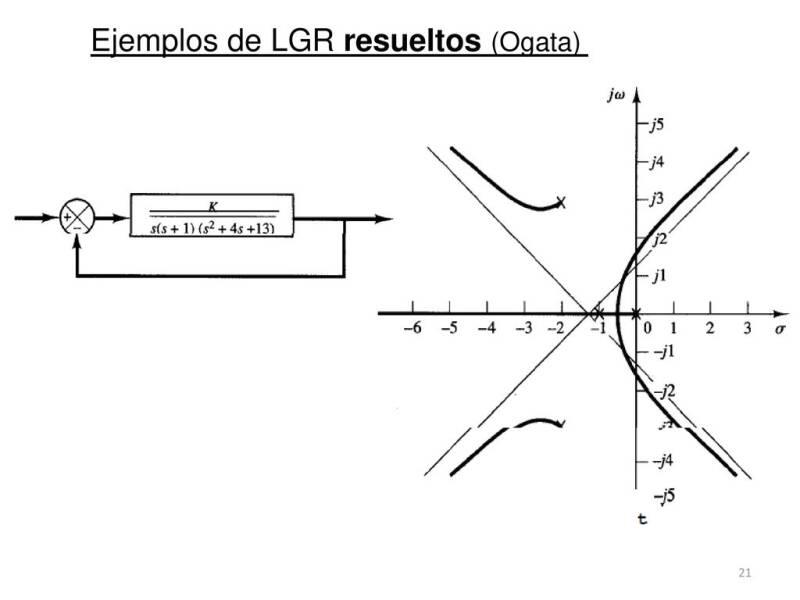

El lugar geométrico de las raíces es un poderoso método de análisis y diseño para la estabilidad y respuesta transitoria de un sistema de control (Evans, 1948, 1950). Consiste en una representación gráfica de los polos de la función de transferencia a lazo cerrado a medida que varía uno o varios parámetros del sistema.

Los sistemas de control realimentados son difíciles de comprender desde el punto de vista cualitativo, por lo que dicha comprensión depende en gran medida de las matemáticas. El lugar geométrico de las raíces es la técnica gráfica que nos da esa descripción cualitativa sobre el rendimiento del sistema de control que estamos diseñando. Además, también sirve como una poderosa herramienta cuantitativa que produce más información que los métodos ya discutidos, debido a que no sólo puede servir para encontrar la solución de sistemas de primero y segundo orden, sino que también es de utilidad para solucionar sistemas de orden mayor a dos.

Mediante el lugar geométrico de las raíces, se puede observar el comportamiento del sistema (relativo a la respuesta transitoria y la estabilidad) a  medida que se varían varios parámetros a la vez, como el sobrepaso, el tiempo de asentamiento y el tiempo pico. Luego, esta información cualitativa puede ser verificada mediante el análisis cuantitativo.

A continuación te dejamos un video con la finalidad que entiendas de manera mas detallada este tema.
